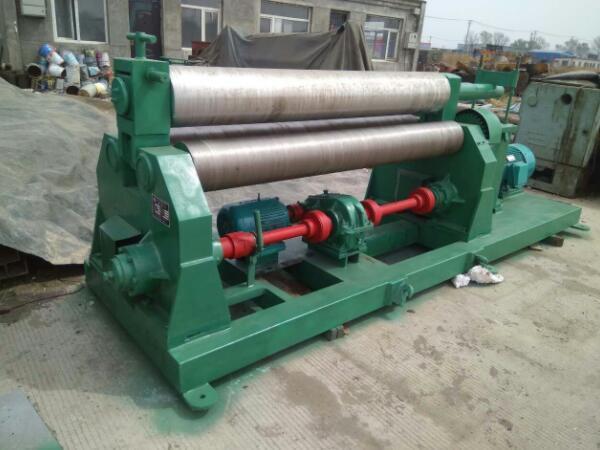

如何減少對稱式三輥卷板機撓變?這就是本期我們要為大家講的相關問題了，關于這個問題的答案就在下面的闡述中，對此請看如下所示吧：

　　1、將上工作輥設計成腰鼓形。設計時將工作輥的工作部分直徑從中問向兩端逐漸變小。卷板時上輥受到向上的卷制力發生向上的撓曲變形，正好與腰鼓形的中間部分抵消，使上輥基本趨于平直的狀態。

這種方法在卷板機中應用較為廣泛，被多數設計者采用。該設計雖能起到一定的補償效果，但計算和制造比較困難。

　　2、為上工作輥加設支撐。該方法為上工作輥加設支承梁及支撐輥。通過調節支撐輥的高度可以使上工作輥向下產生一定的預變形，與卷板時上工作輥產生的向上的變形剛好抵消，從而達到撓度補償?shù)哪康摹?/p>

　　這種方法多用于專制寬度尺寸較大的卷板機，如船用卷板機及石油儲運罐體的卷制。且只能卷制圓弧板件或卷筒直徑較大的工件。

　　3、設置可升降支撐。當進行板端預彎時，受力較大，工作輥會產生撓曲變形，此時把支撐梁降下來，對上工作輥進行支撐，減少其變形，預彎結束后，卷圓時，將支撐梁升起，筒體可以從上工作輥與支撐輥中間穿過。

該方法適用于卷筒直徑較小，同時要求板端預彎的工件。

　　4、使用反壓力。該方法通過反壓力作用來減小上工作輥撓度，在機架外側安裝兩個液壓缸分別垂直向上給上輥兩端施加反壓力，使上輥中間段產生向下的彎曲變形，從而消除因上輥撓度不足而產生的變形。

　　該方法的優勢在于補償量隨負載變化而變化，缺點是機械結構較復雜設計難度大，造價較高。
